絶縁抵抗計

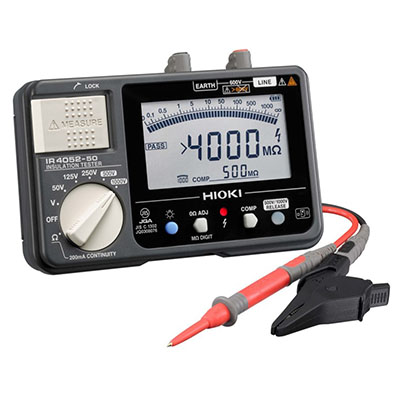

【IR4052-50】日置電機株式会社
◆概要
試験電圧50／125／250／500／1000V ５レンジ対応のデジタルタイプの絶縁抵抗計です。
コンパレータ機能（比較判定機能）搭載の高速タイプで、すぐに判定でき一目で確認できます。
◆特徴
- ワイヤレス化に対応
スマホやタブレットに測定値を転送(ワイヤレスアダプターZ3210接続時) - データを直接転送入力
測定データを無線でExcel®帳票に直接転送入力(ワイヤレスアダプターZ3210接続時)
仕様：IR4052-50
| 定格測定電圧 | DC50V | DC125V | DC250V | DC500V | DC1000V |
|---|---|---|---|---|---|
| 有効最大表示値 | 100MΩ | 250MΩ | 500MΩ | 2000MΩ | 4000MΩ |
| 確度 第1有効測定範囲MΩ |
±4% rdg. 0.200～10.00 |
±4% rdg. 0.200～25.0 |
±4% rdg. 0.200～50.0 |
±4% rdg. 0.200～500 |
±4% rdg. 0.200～1000 |
| 定格測定電圧を 維持できる下限抵抗値 |
0.05MΩ | 0.125MΩ | 0.25MΩ | 0.5MΩ | 1MΩ |
| 過負荷保護 | AC600V(10s) | AC660V(10s) | |||
| 直流電圧レンジ | 4.2V(0.001V分解能)～600V(1V分解能)、4レンジ、 確度：±1.3%rdg. ±4dgt.、入力抵抗100kΩ以上 |
||||
| 交流電圧レンジ | 420V(0.1V分解能)／600V(1V分解能 )、2レンジ、50 Hz／60 Hz、 確度：±2.3%rdg. ±8dgt.、入力抵抗100kΩ以上、平均値整流実効値指示 |
||||
| 低抵抗レンジ | 接地線導通チェック用、10Ω(0.01Ω分解能)～1000Ω(1Ω分解能)、 3レンジ、基本確度：±3%rdg. ±2dgt.、測定電流：200mA以上(6Ω以下のとき) |
||||
| 寸法／質量 | 185(W)×44(D)×111(H)㎜／570g (電池及びプロテクタを含む、端子カバーを除く、その他付属品を除く) |
||||
| 表示 | 半透過型 FSTN 液晶、バックライト、バーグラフ | ||||
| 応答時間 | コンパレータ判定結果応答時間：約0.3秒 | ||||
| 機能 | 絶縁抵抗の桁数切替、1分値の表示、活線警告、自動放電、交流／直流自動判別、 コンパレータ、ドロッププルーフ、オートパワーセーブ |
||||
| 電源 | 単3アルカリ乾電池(LR6)×4本、連続使用時間：20h | ||||
| 寸法／質量 | 152(W)×40(D)×92(H)㎜／440g(電池を含む、テストリードを含まず) | ||||
