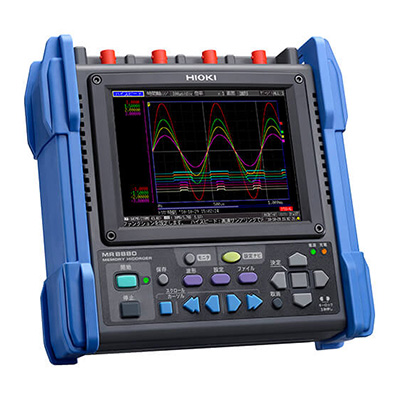

メモリハイコーダ
【MR8880】日置電機株式会社
概要
高電圧から微小信号まで簡単に測定できるコンパクトサイズの波形記録計です。CAT III 600V 絶縁入力で、安全・確実に測定できます。
用途
- 起動時の瞬時波形や突発的に発生する異常波形を計測したい！
- 電源ラインの実効値変動など長期間記録したい！
- 三相モーターの相電圧を三相同時に測定したい！
- 計装信号、各種センサーの出力など微小信号の変動を確認したい！
- オフィスの電源が時々不安定になる、何が原因なのか調査したい！
仕様：MR8880
| 測定機能 | ハイスピードファンクション（高速記録） リアルタイムファンクション（実時間記録） |
|---|---|
| チャネル数 |
アナログ4ch+ロジック標準8ch ※アナログ入力のch間と本体間は絶縁、 ロジック入力のchは全て本体とGND共通 |
| 測定レンジ (10divフルスケール) |
瞬時値、実効値をchごと選択可能、10mV～100V／div、13レンジ、 分解能：レンジの1／640、実効値：30Hz～10kHzクレストファクタ2 |
| 周波数特性 | DC～100kHz(±3dB) |
| 時間軸(ハイスピード時) | 100μs～／100ms／ div、10レンジ、サンプリング周期：レンジの1／100 |
| 使用環境 | 温度：－10℃～50℃ 湿度：－10℃～40℃、80%rh以下 |
| 記録間隔(リアルタイム時) | 100μs～1min、19設定(全ch同時サンプリング) |
| メモリー容量 | 14ビット×1Mワード／ch(1ワード=2バイト) |
| 外部記憶装置 | CFカードスロット(2GBまで)、USB 2.0メモリー |
| 表示部 | 5.7型VGA-TFTカラー液晶(640×480ドット) |
| 通信インタフェース | USB2.0ミニB、CF／USBメモリー内のファイルをPCへ転送、PC制御 |
| 電源 | ACアダプター：AC100～240V(50／60Hz) |
| 寸法 |
205(W)×67(D)×199(H)㎜ プリンター装着時：303(W)×67(D)×199(H)㎜ |
| 付属品 |
プリンターユニット、クランプオンプローブ、ワニ口クリップコード、 AC アダプター、CF カード、USB ケーブル、アプリケーションディスク |
| 消耗品 | 記録紙 |
