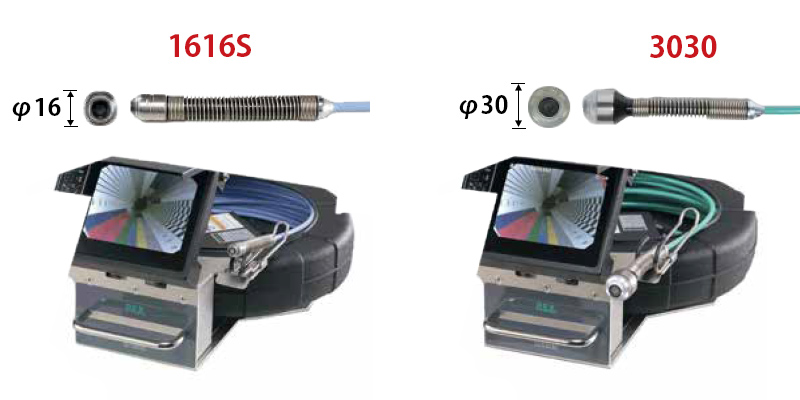

管内カメラ Gラインスコープ
【G ラインスコープ1616S/3030】レッキス工業株式会社
商品概要
建設現場の配管等の埋設工事で埋設後の配管の点検や調査をする際に用いる管内カメラです。配管内部の状態（破裂や閉塞等の不具合箇所）を手元のモニタで直接視認することが可能です。 カメラ先端部のライトにより暗いところでも映像が確認できまた、防水仕様のため水道管等の水気のある場所でも使用できます。手元のモニタで確認した映像は動画や画像として記録することができ、調査結果の報告書作成にも最適です。
1616S
| 品名／形式 | Gラインスコープ1616S | |
|---|---|---|
| カメラヘッド | サイズ／適応管径 | φ16／φ20～φ80 |
| 曲管通過能力 | 90°エルボ1箇所程度（VP30管） | |
| 防水構造 | 水中形防水構造 JIS-IP68 水深10m | |
| 照明 | 白色LED8灯 | |
| カメラケーブル | 径／長さ | φ6.1／16m(有効長15m) |
| 最小曲げ半径さ | R70(常温にて) | |
| レンズ | レンズ | F2.8 f=2㎜ |
| 画角 | 水中：約81° 気中：約120° | |
| カメラ部 | ＴＶ方式 | NTSC 方式準拠 |
| 撮像素子 | 30万画素 C-MOS カラーセンサー | |
| 距離表示 | 0.1m 刻み表示 | |
| モニター | LCDモニター | 5.7型 TFT 液晶カラーモニター |
| 保存形式 | 静止画 | JPEG形式 |
| 動画 | H.264 Hi Profile | |
| 保存媒体 | SD(1GB/2GB)／SDHC(4～32GB) | |
| 電源 | ACアダプター | |
| 寸法／質量 | 350(W)×432(D)×153(H)㎜／4.8kg | |
| 付属品 | SDカード、フォーカス調整治具、キャリングケース、ACアダプター | |
| オプション | リチウムイオン電池・充電器 | |
3030S
| 品名／形式 | Gラインスコープ3030 | |
|---|---|---|
| カメラヘッド | サイズ／適応管径 | φ30／φ32～φ110 |
| 曲管通過能力 | 90°エルボ2箇所程度(φ40～) | |
| 防水構造 | 水中形防水構造 JIS-IP68 水深30m | |
| 照明 | 白色LED6灯 | |
| カメラケーブル | 径／長さ | φ6.6／30m(有効長28m) |
| 最小曲げ半径さ | R100(常温にて) | |
| レンズ | レンズ | F2.8 f=2㎜ (焦点調整範囲：10mm～∞) |
| 画角 | 水中：約96° 気中：約160° | |
| カメラ部 | ＴＶ方式 | NTSC 方式準拠 |
| 撮像素子 | 30万画素 C-MOS カラーセンサー | |
| 距離表示 | 0.1m 刻み表示 | |
| モニター | LCDモニター | 5.7型 TFT 液晶カラーモニター |
| 保存形式 | 静止画 | JPEG形式 |
| 動画 | H.264 Hi Profile | |
| 保存媒体 | SD(1GB／2GB)／SDHC(4～32GB) | |
| 電源 | ACアダプター | |
| 寸法／質量 | 350(W)×432(D)×153(H)㎜／6.3kg | |
| 付属品 | SDカード、フォーカス調整治具、キャリングケース、ACアダプター | |
| オプション | リチウムイオン電池・充電器 | |
