杭ナビ Layout Navigator

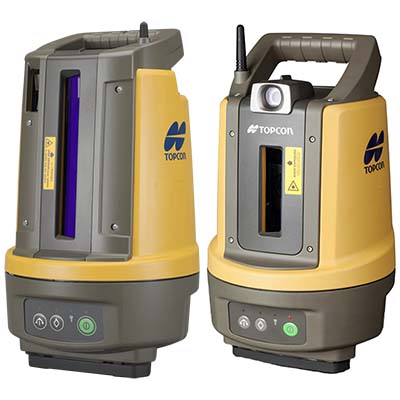

【LN-150／LN-100】株式会社トプコン
POINT①：高低差のある現場にも
直径260m、最大傾斜角+55°と、土木の杭打ちに十分な作業エリアを確保しています。
POINT②：超高速レスポンス
毎秒20回の高速データ更新により、自動追尾されたプリズムの動きがリアルタイムに画面に表示されます。
仕様：TOPCON LN-100/LN-150
| 型 式 | LN-100 | LN-150 |
|---|---|---|
| 測定可能範囲 | 距離：0.9～130ｍ※¹ 高度角：+55°-30° |
距離：0.9～100ｍ※¹ 高度角：±25°(0.9～22m) 高低差：±10ｍ(22～100ｍ) |
| 測距精度 | 5”※³ | |
| 自動整準範囲 | ±3° | |
| 傾斜補正部 | 方式：液体式2軸傾斜センサー 補正範囲±6' |
|
| 自動追尾可能距離 | 0.9～130m※¹ | 0.9～100m※¹ |
| モーター駆動部 | 駆動範囲：360°(水平方向) 最高回転速度：60°／秒(10rpm) |
|
| ガイドライト | 光源：発光ダイオード(LED)(赤626nm／緑524nm) 視認可能範囲：水平8°以上 (全幅：7m、距離50mにて) |
|
| レーザー求心部 | 光源：レーザーダイオード 波長：635nm |
|
| 通信部 | W-LAN 802.11n／b／g対応 通信可能範囲100ｍ※⁴ | |
| Bluetooth クラス1.5 通信可能範囲130ｍ※⁵ |
- | |
※2通信距離/速度には使用環境や使用されるアンドロイドの端末に依存します。
通信機器間付近に障害物が無く電波発信妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
※3標準偏差
※4通信距離/速度は使用環境や使用される携帯端末に依存します。
通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。
近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。
また、天候が雨天の場合を除く。
※5通信間付近一帯に障害物がなく、電波発信・妨害する施設や車がほとんどない場合で雨天を除く。
なお、接続するBluetooth機器の仕様によっては、通信距離が短くなる場合があります。
